触发器的原理

触发器的原理

1.  RS触发器

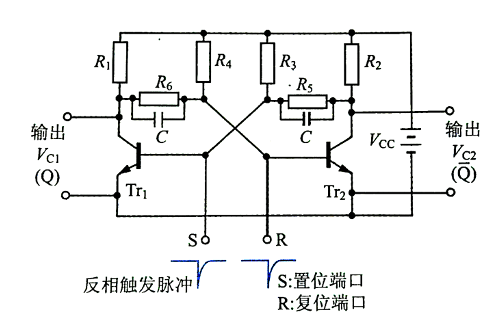

此电路原理是：当晶体管Tr₁、Tr₂中的一个为ON（导通状态）时，另一个则为OFF(断开状态)。 当刚接通电源开关时，初始时哪一个晶体管导通的是随机的。但两个不会同时导通(ON)或断开(OFF)。

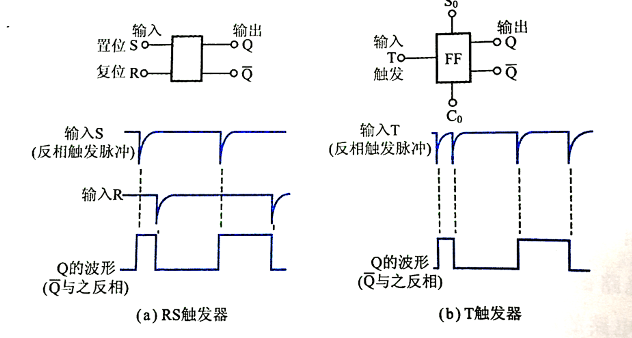

触发器也有基本动作一样的多种类型。图(a)表示的是一种被称作为RS触发器的电路，图中表示了它的图示符号和输出波形。

S表示置位(set)，R表示复位(reset)，是输入脉冲的端口。向S端输入脉冲后，触发器为置位状态；向R端输入脉冲，则变为复位状态。此时输出Q与Q的波形总是相反。

2.  T触发器

它的原理本身与RS触发器一样，T触发器将R端和S端合并为一个端口，并将之称作T(trigger，触发的意思)端。

S₀是将触发器设为置位状态的端口，C₀则是与当前状态无关置0(清除)的端口。每当脉冲由输入端口T输入时，输出状态反转。用图（b）所示的动作以及符号表示。

也就是说，每当向T端口输入2个脉冲，就能使输出恢复为原来的状态。因此，T触发器经常被用来计数。
